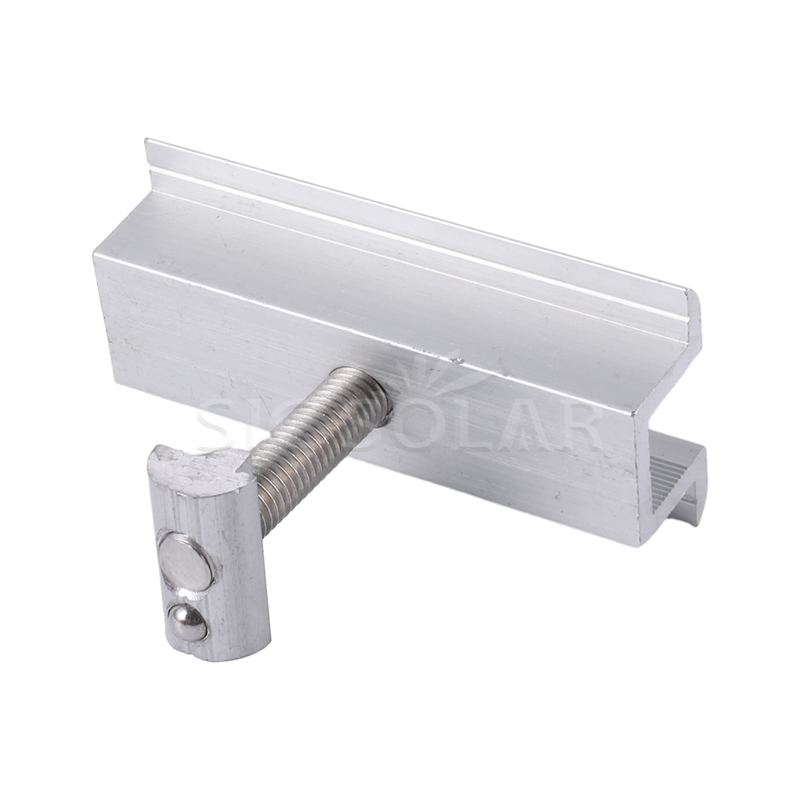

Solar-Schnellmontage-Mittelklemme

Die Solar-Schnellmontage-Mittelklemme ist eine wichtige Komponente für Photovoltaik-Montagesysteme und passt zwischen zwei Solarmodule, um deren Rahmen sicher an der Montageschiene zu befestigen. Es hält den notwendigen Modulabstand aufrecht und verhindert unerwünschte Bewegungen durch Wind, Vibration oder Wärmeausdehnung.

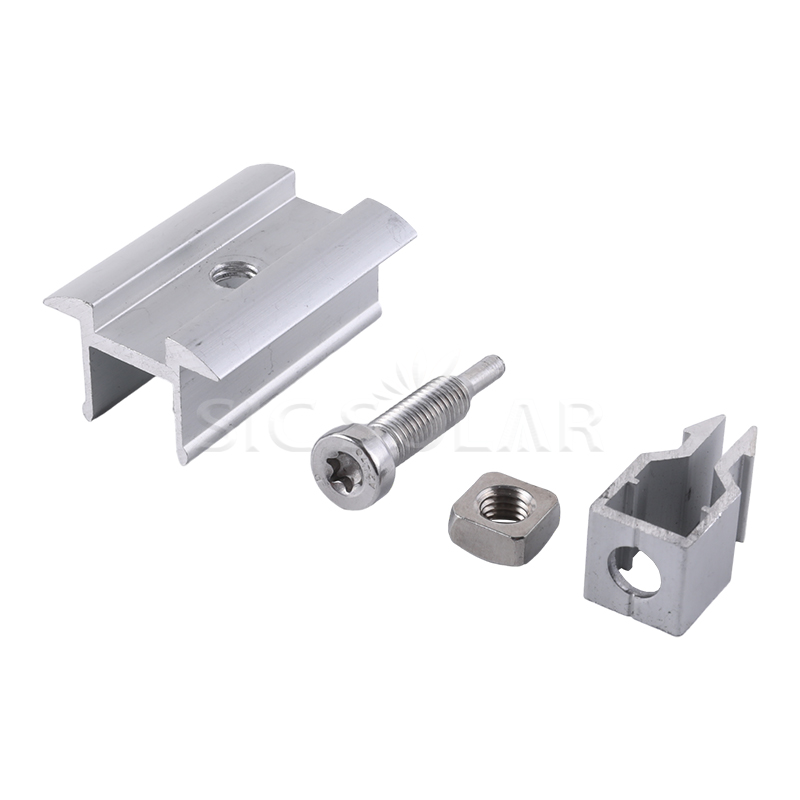

Komponenten

Parameter (Spezifikation)

Warum sollten Sie sich für eine Solar-Schnellmontage-Mittelklemme entscheiden?

• Spart Installationszeit: Das vereinfachte Befestigungsdesign minimiert Installationsschritte und ermöglicht Installateuren ein effizientes Arbeiten.
• Installateurfreundlich: Durch die einfache Handhabung und Positionierung eignet sich die Klemme sowohl für kleine Wohnanlagen als auch für große PV-Projekte.
• Zuverlässige strukturelle Leistung: Bietet stabilen Halt und hilft Solaranlagen, Wind, Vibration und anderen Umwelteinflüssen standzuhalten.
• Robuste Outdoor-Konstruktion: Hergestellt aus hochwertiger Aluminiumlegierung und Edelstahlbeschlägen für zuverlässige Leistung im Freien.
• Flexible Anwendung: Geeignet für verschiedene PV-Systeme, einschließlich Dach-, Freiland-, Gewerbe-, Industrie- und Solar-Carport-Installationen.
• Trägt zur Reduzierung der Arbeitskosten bei: Eine schnellere Installation verbessert die Gesamtproduktivität des Projekts und minimiert sich wiederholende Befestigungsaufgaben.

Installationsprozess

• Bereiten Sie die Montageschienen vor: Stellen Sie sicher, dass die PV-Montageschienen ordnungsgemäß installiert, ausgerichtet und sicher an der Tragstruktur befestigt sind.
• Positionierung des ersten Solarmoduls: Platzieren Sie das erste Solarmodul auf den Montageschienen und sichern Sie dessen Außenkante mit einer passenden Endklemme.
• Positionieren Sie die Schnellmontage-Mittelklemme: Schieben oder platzieren Sie die Mittelklemme auf der Montageschiene neben der Kante des ersten Paneels.
• Installieren Sie das angrenzende Modul: Platzieren Sie das zweite Solarmodul so, dass sein Rahmen richtig an der gegenüberliegenden Seite der Mittelklemme ausgerichtet ist.
• Ausrichtung und Abstand prüfen: Passen Sie an, um eine ordnungsgemäße Ausrichtung sicherzustellen und den angegebenen Abstand zwischen den Platten einzuhalten.
• Ziehen Sie das Befestigungselement fest: Sichern Sie die mittlere Klemme, indem Sie die Schraube mit dem empfohlenen Drehmoment anziehen.
• Wiederholen Sie die Installation: Fahren Sie mit der Installation der restlichen Paneele auf die gleiche Weise fort.
• Führen Sie die Endkontrolle durch: Stellen Sie sicher, dass alle Klemmen richtig positioniert sind, die Befestigungselemente sicher sind und der Modulabstand im gesamten Array konsistent ist.

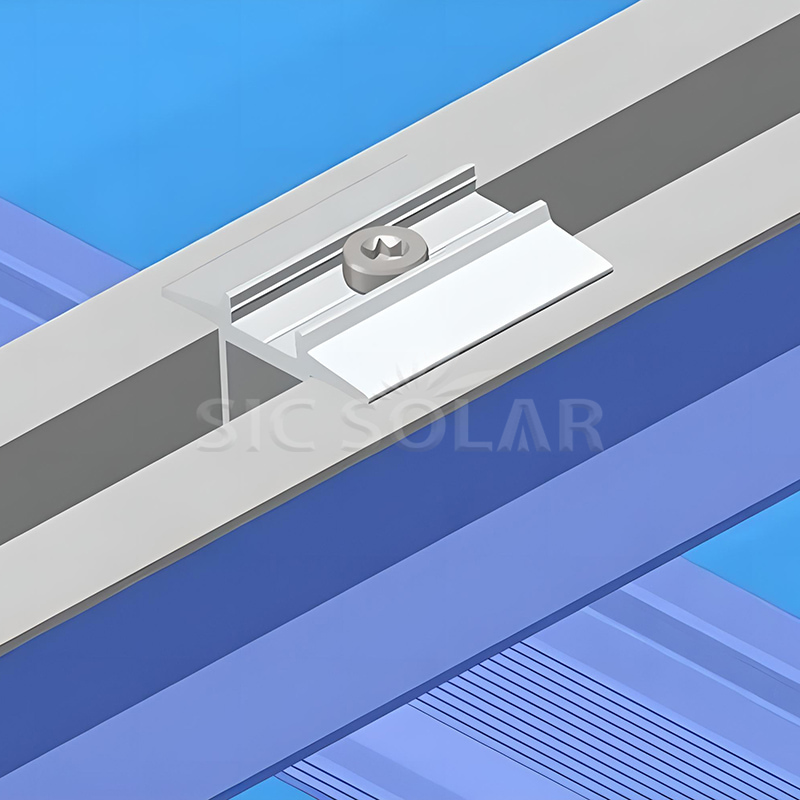

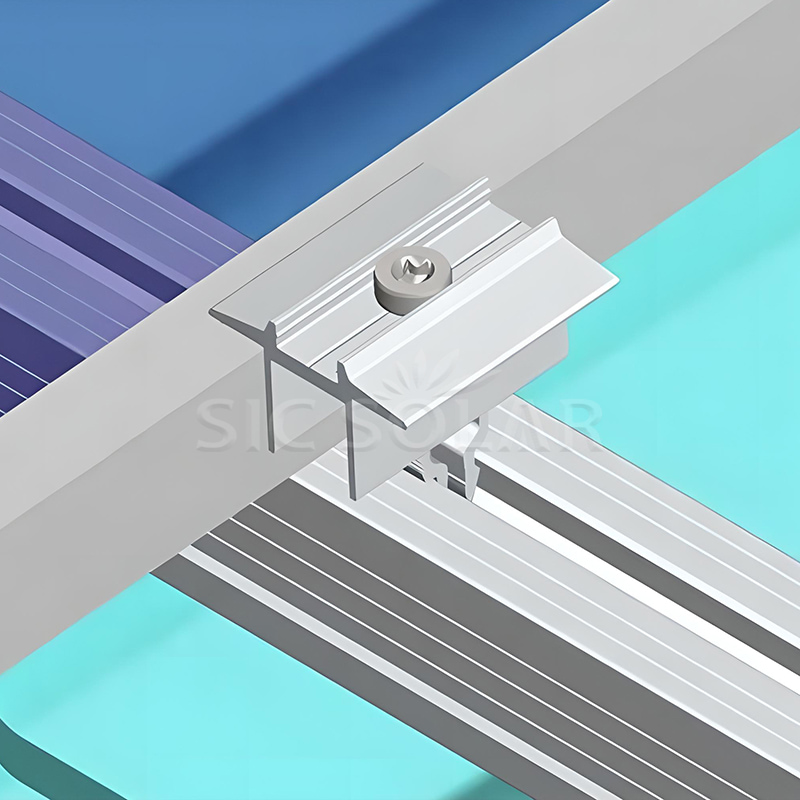

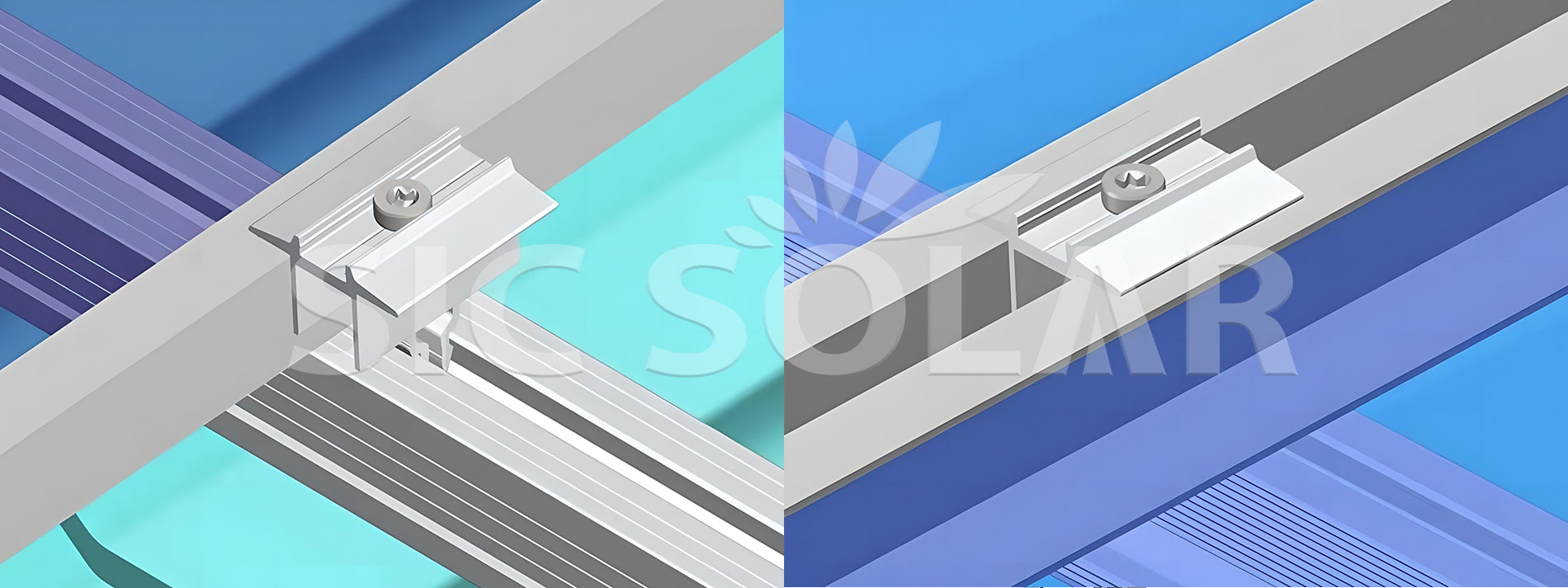

Installationsanzeige

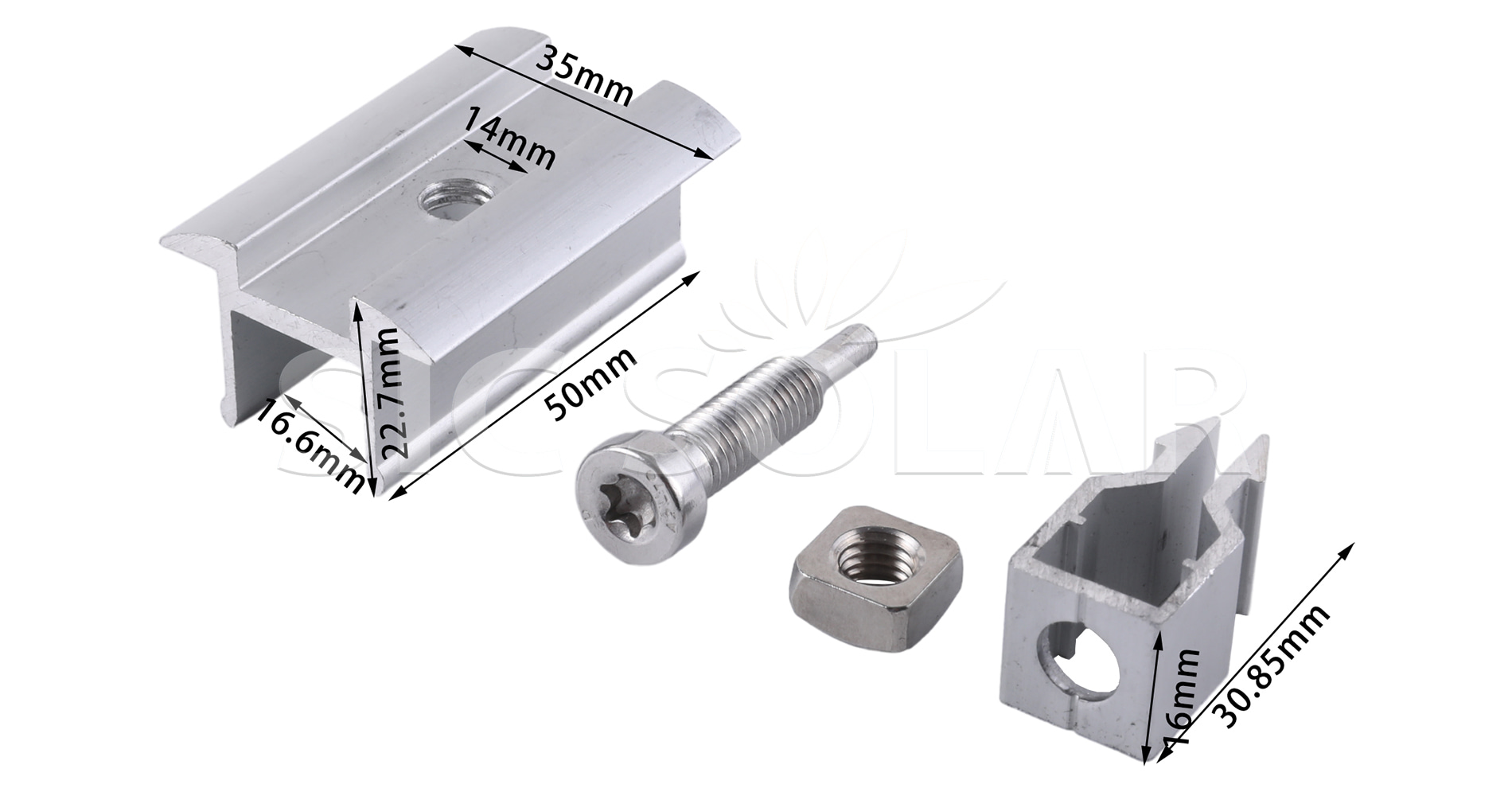

Details

Paket

Wir verwenden die Standardverpackungs- und Versandmethoden für Solar-Schnellmontage-Mittelklemmen. Wenn Sie jedoch spezielle Verpackungsanforderungen haben, können wir uns mit dem Werk abstimmen, um das Produkt gemäß Ihren Spezifikationen zu verpacken und zu versenden.
