Endklemme für Solarpanel

Die Endklemme für Solarmodule wird am Ende einer Modulreihe installiert, um die Außenkante des Moduls sicher an Ort und Stelle zu halten. Es verbindet den Panelrahmen mit der Montageschiene und funktioniert mit Normschienen- und Befestigungskomponenten. Dank ihrer einfachen Struktur lässt sich die Klemme vor Ort leicht positionieren und festziehen. Die leichte Bauweise erleichtert zudem die Handhabung und Installation, insbesondere bei größeren PV-Projekten.

Komponenten

Parameter (Spezifikation)

Installationsschritte

• Installieren Sie die Montageschiene: Installieren Sie die Schienen entsprechend dem Projektlayout. Stellen Sie sicher, dass sie richtig ausgerichtet und sicher befestigt sind, bevor Sie die Paneele installieren.
• Platzieren Sie das Solarpaneel: Positionieren Sie das Solarpaneel auf den Schienen und passen Sie es an die gewünschte Stelle an.
• Positionieren Sie die Endklemme: Platzieren Sie die Endklemme an der Außenkante des Plattenrahmens. Stellen Sie sicher, dass es innerhalb des vom Plattenhersteller empfohlenen Klemmbereichs liegt.
• Installieren Sie das Befestigungselement: Befestigen Sie die Klemme mit den entsprechenden Bolzen, Muttern oder Schienenbefestigungsteilen an der Montageschiene.
• Justieren Sie die Klemme: Stellen Sie sicher, dass die Klemme gleichmäßig am Panelrahmen anliegt und das Modul richtig ausgerichtet bleibt.
• Befestigungselement festziehen: Ziehen Sie das Befestigungselement mit dem vom Hersteller angegebenen Drehmoment an. Ziehen Sie nicht zu fest an, da übermäßige Krafteinwirkung den Schalttafelrahmen oder die Montagekomponenten beschädigen könnte.
• Führen Sie eine abschließende Prüfung durch: Bevor Sie mit dem nächsten Paneel fortfahren, überprüfen Sie die Klemme, das Befestigungselement, den Paneelrahmen und die Schienenverbindung, um sicherzustellen, dass alles sicher installiert ist.

Warum eine Endklemme für Solarmodule wählen?

• Bietet eine sichere Fixierung am Rand des Solarmoduls
• Einfaches Design für schnelle Installation
• Leicht und einfach zu handhaben
• Robuste Aluminiumkonstruktion
• Gute Beständigkeit gegen Korrosion im Freien
• Kompatibel mit einer Vielzahl von Solar-Montageschienen
• Geeignet für PV-Projekte im privaten, gewerblichen und Versorgungsmaßstab
• Hilft, Installationszeit zu sparen und den Arbeitsaufwand zu reduzieren

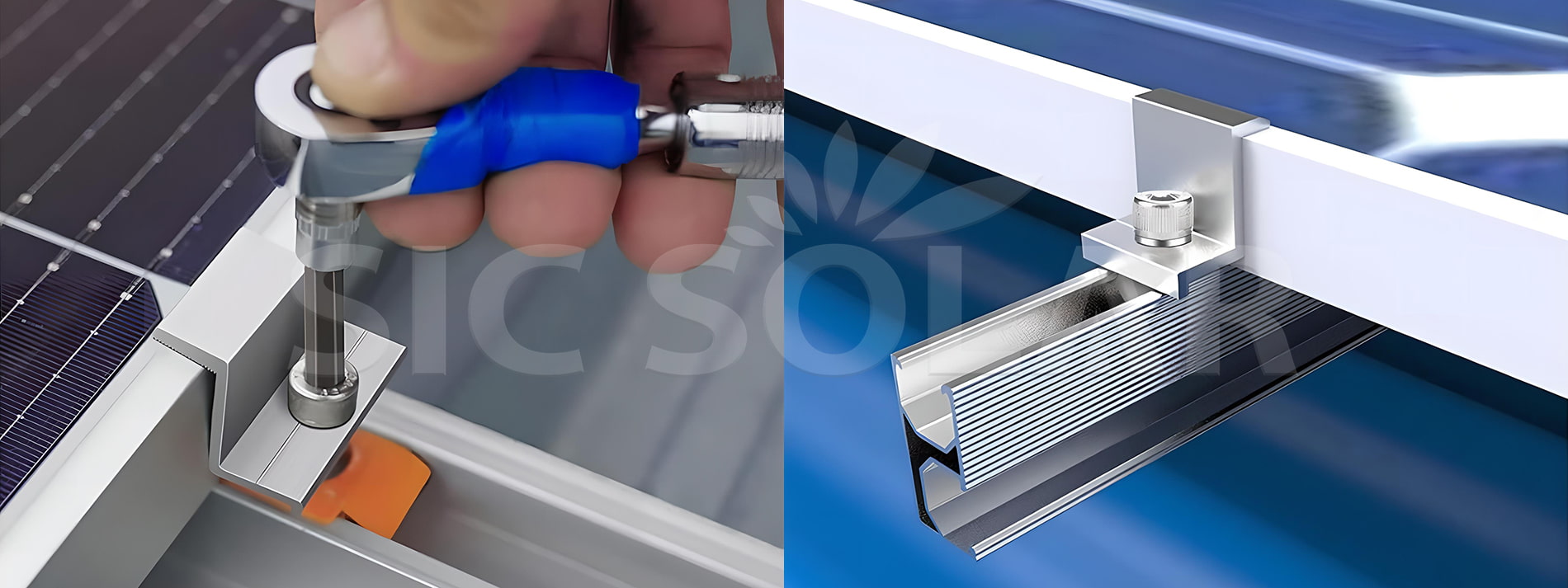

Installationsanzeige

Einzelheiten

Paket

Wir verwenden die Standardverpackungs- und Versandmethoden für Endklemmen für Solarmodule. Wenn Sie jedoch spezielle Verpackungsanforderungen haben, können wir uns mit dem Werk abstimmen, um das Produkt gemäß Ihren Spezifikationen zu verpacken und zu versenden.
