Endklemme für Solarschienen

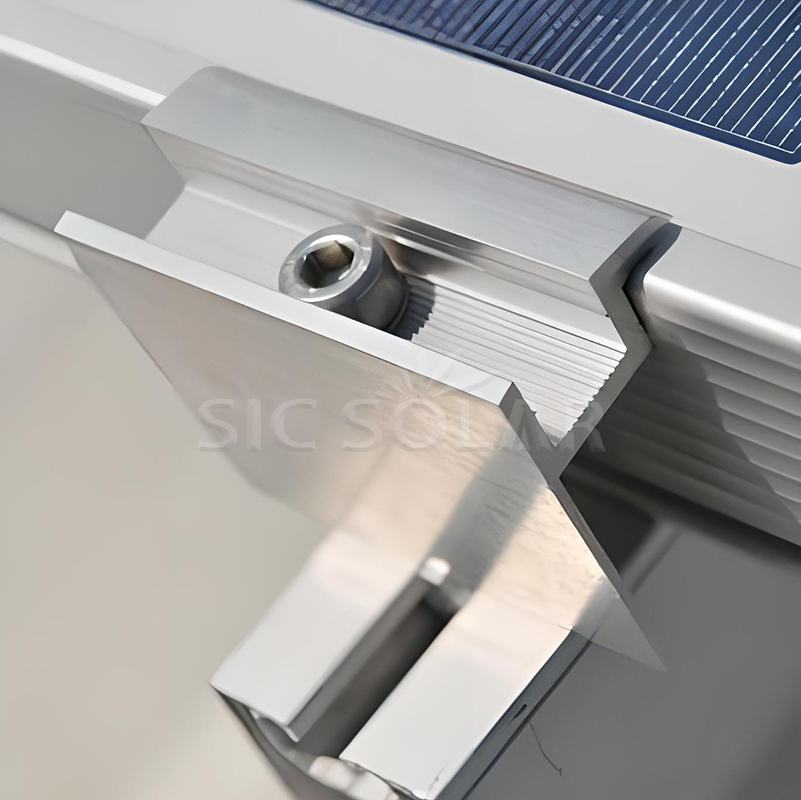

Die Solarschienen-Endklemme wird an der Außenkante eines Solarpanel-Arrays angebracht, um den Modulrahmen fest an der Montageschiene zu halten. Es arbeitet mit kompatiblen Aluminiumschienen zusammen, um eine stabile Verbindung zwischen dem Paneel und der Montagestruktur herzustellen. Je nach Paneelrahmenstärke, Schienenprofil und Projektanforderungen können unterschiedliche Klemmgrößen verwendet werden.

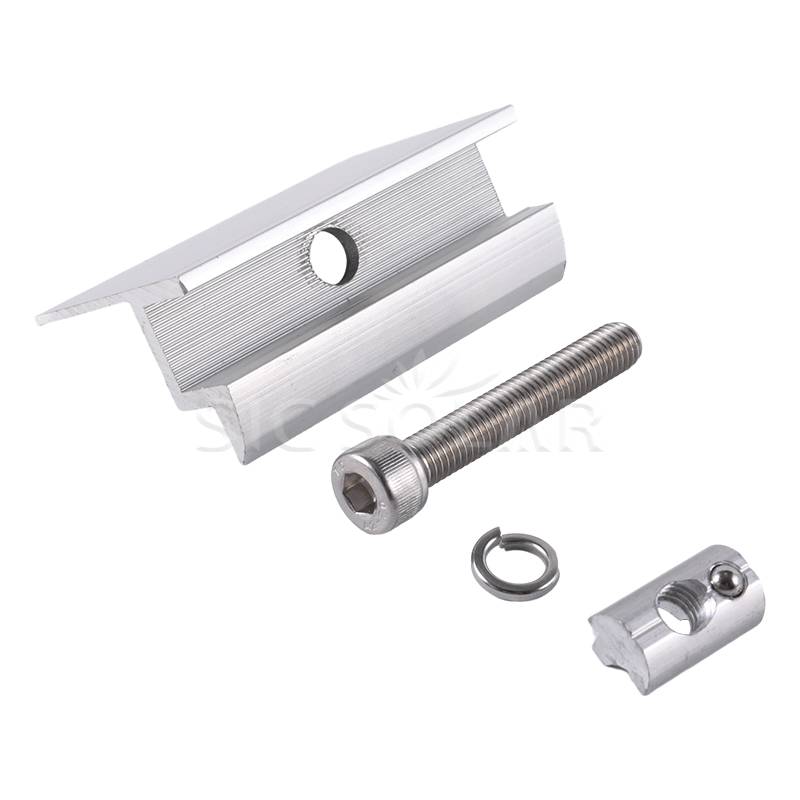

Komponenten

Parameter (Spezifikation)

Installationsschritte

• Installieren Sie die Solarschiene: Installieren Sie die Schienen entsprechend dem Projektlayout. Überprüfen Sie, ob sie richtig ausgerichtet und fest befestigt sind.
• Positionieren Sie das Solarmodul: Platzieren Sie das Modul auf den Schienen und richten Sie es an der geplanten Array-Anordnung aus.
• Positionieren Sie die Endklemme: Platzieren Sie die Endklemme an der Außenkante des Plattenrahmens.
• Setzen Sie das Befestigungselement ein: Schieben oder führen Sie das Befestigungselement in den kompatiblen Schienenkanal ein.
• Stellen Sie die Klemme ein: Bringen Sie die Klemme in die richtige Position, damit sie richtig am Plattenrahmen und innerhalb des zugelassenen Klemmbereichs anliegt.
• Ziehen Sie das Befestigungselement fest: Ziehen Sie das Befestigungselement mit dem vom Hersteller empfohlenen Drehmoment fest.
• Führen Sie eine abschließende Prüfung durch: Überprüfen Sie die Ausrichtung des Panels und vergewissern Sie sich, dass die Klemme sowohl den Modulrahmen als auch die Schiene fest hält.

Vorsichtsmaßnahmen bei der Installation

• Überprüfen Sie, ob die Klemme zur Dicke des Paneelrahmens passt.
• Stellen Sie sicher, dass Klemme und Schienenprofil kompatibel sind.
• Richten Sie die Platte vor dem endgültigen Festziehen richtig aus.
• Verwenden Sie die richtigen Befestigungselemente, die für das Montagesystem angegeben sind.
• Befolgen Sie bei der Installation den empfohlenen Drehmomentwert.
• Ziehen Sie nicht zu fest an, da zu viel Druck den Plattenrahmen beschädigen kann.
• Verwenden Sie niemals gerissene, beschädigte oder deformierte Klemmen oder Befestigungselemente.
• Stellen Sie sicher, dass die Schienen sicher installiert sind, bevor Sie die Paneele montieren.

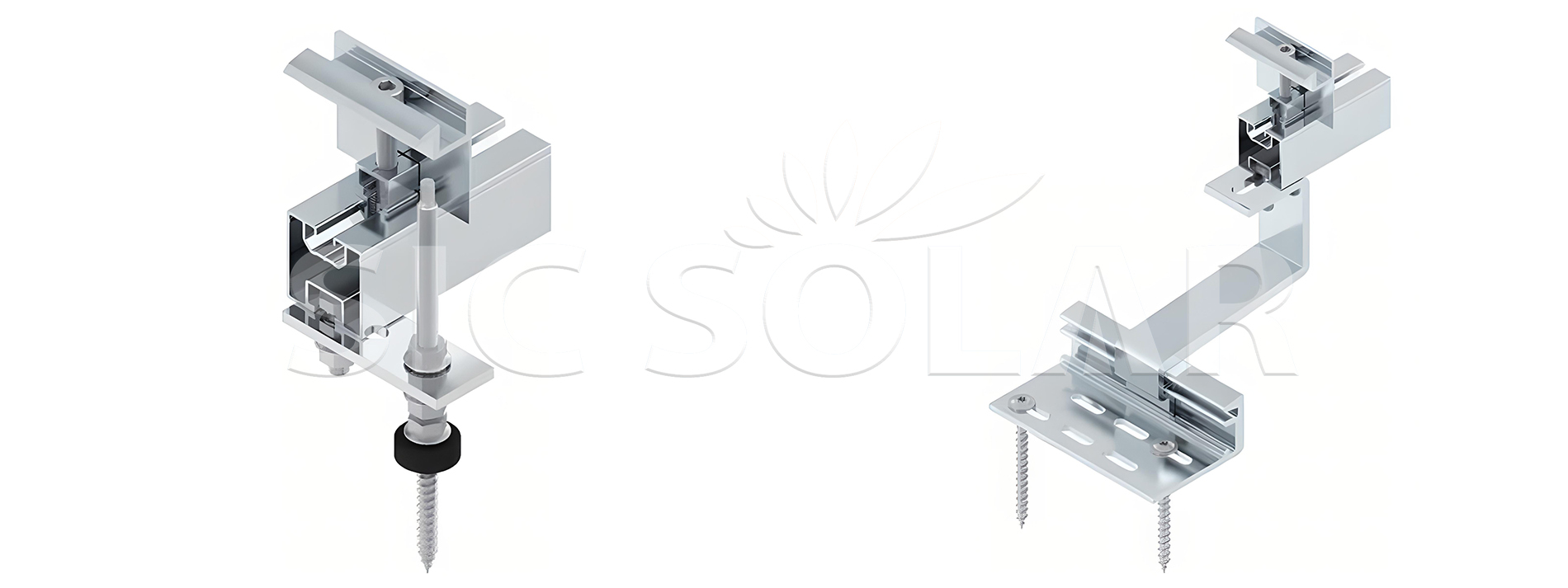

Anwendungsszenario

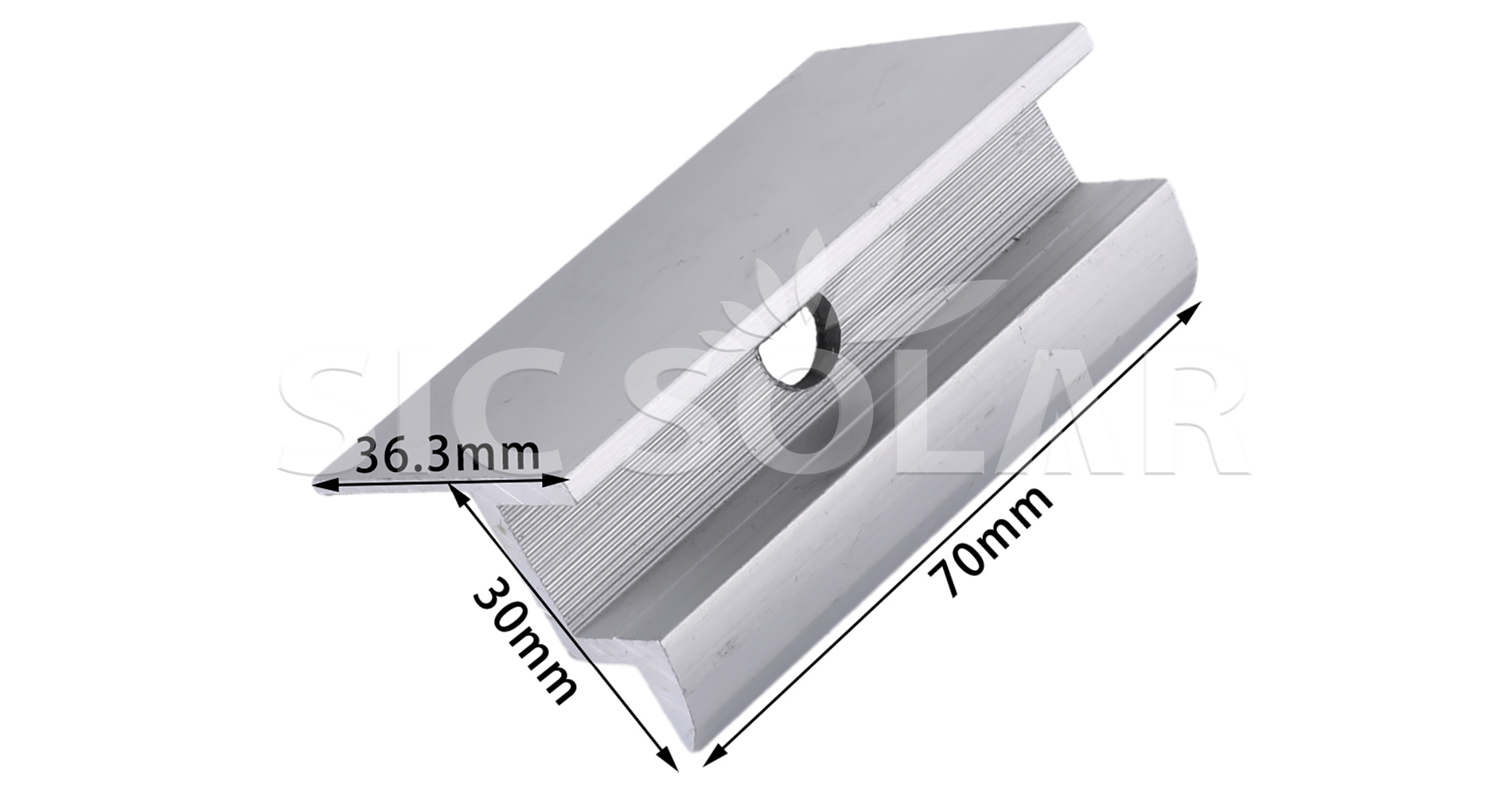

Details

Paket

Wir verwenden die Standardverpackungs- und Versandmethoden für Solar Rail End Clamp. Wenn Sie jedoch spezielle Verpackungsanforderungen haben, können wir uns mit dem Werk abstimmen, um das Produkt gemäß Ihren Spezifikationen zu verpacken und zu versenden.
