Montage der Solarschienen-Endklemme

Bei der Endklemmenmontage für Solarschienen werden Endklemmen verwendet, um die Außenkanten von Solarmodulrahmen an kompatiblen Aluminiumschienen zu befestigen. Die Klemmen sitzen an den Enden jeder Paneelreihe und sorgen so für eine stabile Verbindung zwischen den Modulen und der Montagekonstruktion.

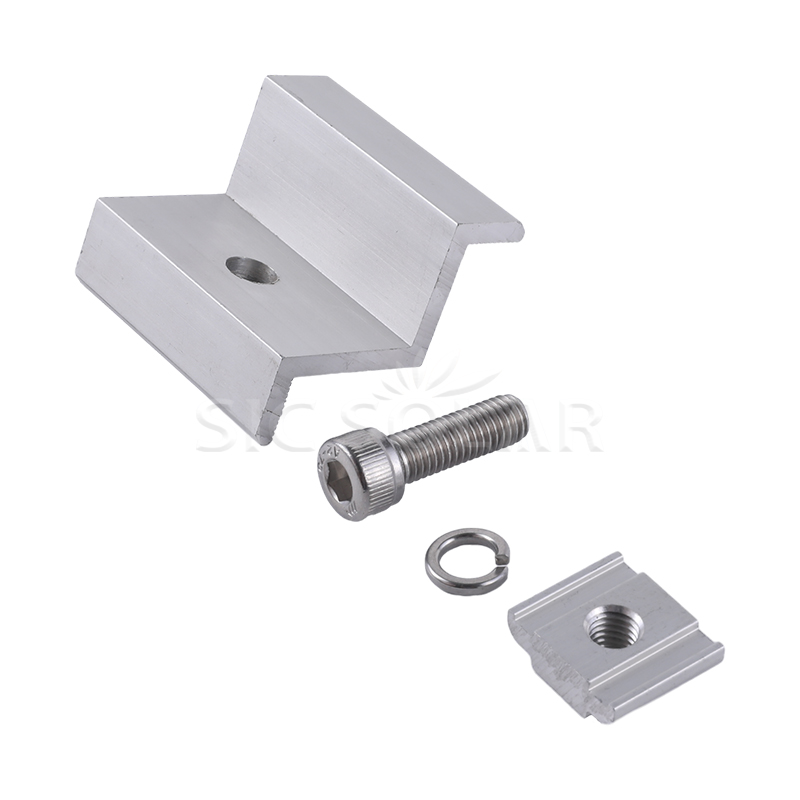

Komponenten

Parameter (Spezifikation)

Funktionen und Vorteile

• Sichere Panelbefestigung: Hält die Außenkante des Solarmoduls fest an der Montageschiene.
• Hochfestes Aluminium: Die Aluminiumlegierung AL6005-T5 bietet eine gute Balance aus Festigkeit, geringem Gewicht und Haltbarkeit.
• Gute Korrosionsbeständigkeit: Beschläge aus eloxiertem Aluminium und Edelstahl schützen vor Feuchtigkeit, Oxidation, UV-Strahlung und wechselndem Wetter.
• Einfache Installation: Das einfache Design ermöglicht ein schnelles und unkompliziertes Positionieren und Festziehen.
• Mehrere Größenoptionen: Für unterschiedliche Plattenrahmenstärken und Projektanforderungen stehen unterschiedliche Klemmhöhen zur Verfügung.
• Sauberes Finish: Das kompakte Design verleiht den Außenkanten der Solaranlage ein ordentliches, vollendetes Aussehen.
• Vielseitig einsetzbar: Geeignet für Dach-, Freiland-, Gewerbe-, Industrie- und Solar-Carport-PV-Systeme.

Installationsprozess

• Bereiten Sie die Montageschienen vor: Überprüfen Sie, ob die Schienen ordnungsgemäß installiert, ausgerichtet und sicher an der Tragstruktur befestigt sind.
• Positionieren Sie das erste Solarpanel: Platzieren Sie das erste Panel auf den Schienen basierend auf dem geplanten Array-Layout.
• Installieren Sie die Endklemme: Positionieren Sie die Endklemme über der Außenkante des Paneelrahmens und richten Sie sie an der Schiene aus.
• Passen Sie das Panel an: Überprüfen Sie die Position des Panels und die Ausrichtung mit der Schiene und den benachbarten Modulen, bevor Sie es festziehen.
• Ziehen Sie das Befestigungselement fest: Ziehen Sie das Befestigungselement mit dem vom Hersteller empfohlenen Drehmoment fest.
• Zusätzliche Module installieren: Platzieren Sie die nächsten Paneele und sichern Sie die Lücken zwischen benachbarten Modulen mit kompatiblen Mittelklemmen.
• Installieren Sie die letzte Endklemme: Bringen Sie eine Endklemme an der Außenkante des letzten Paneels in der Reihe an.
• Endkontrolle: Überprüfen Sie die Klemmen, Befestigungselemente, Schienen und Plattenausrichtung. Stellen Sie sicher, dass alle Verbindungen ordnungsgemäß gesichert sind, bevor Sie die Installation abschließen.

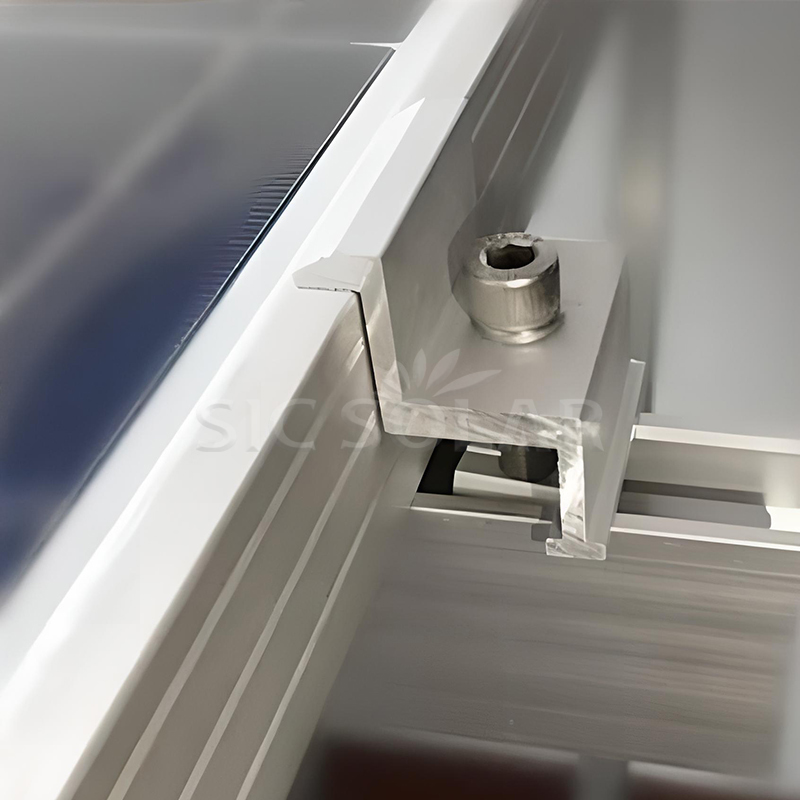

Anwendungsszenario

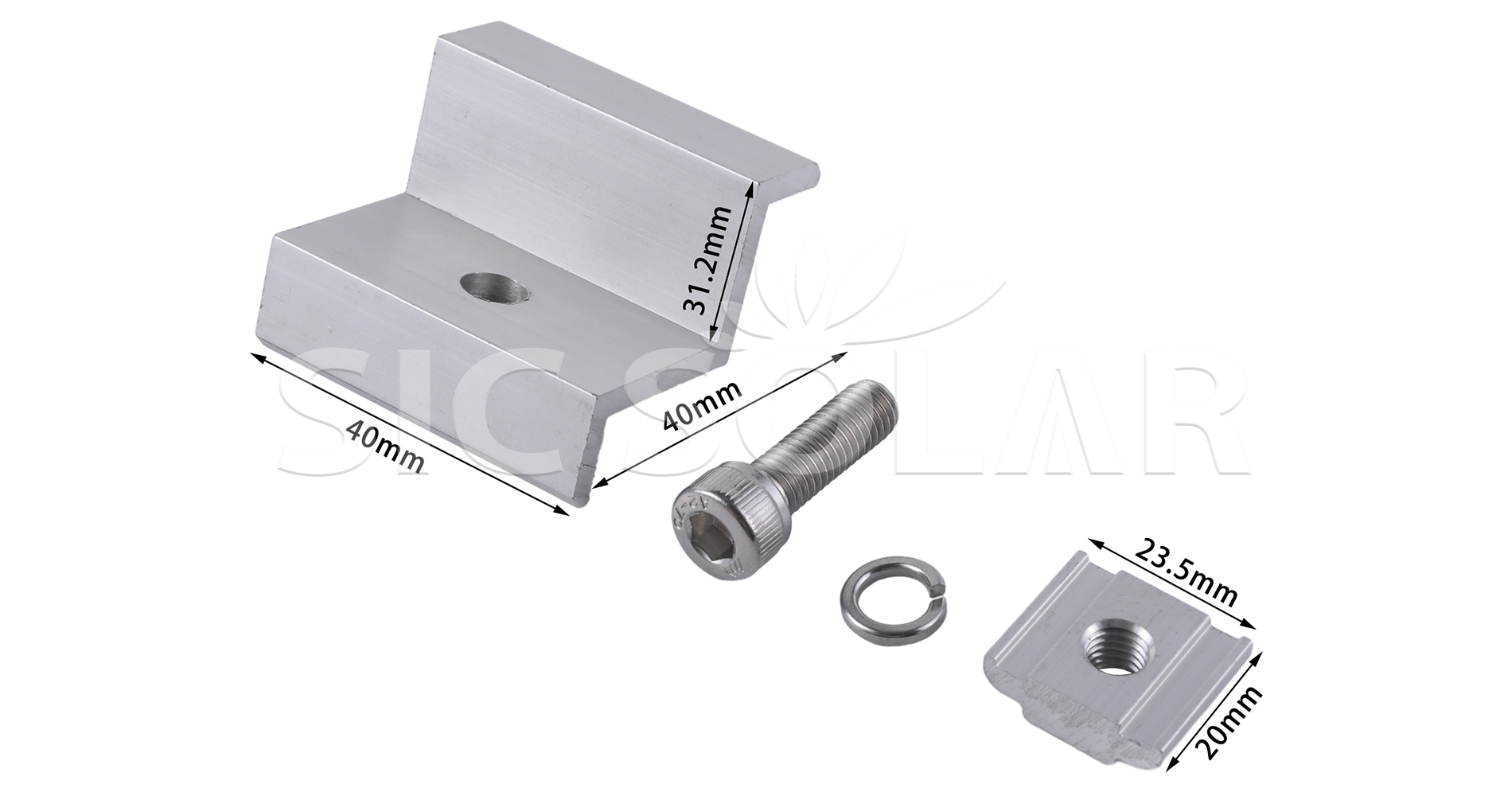

Details

Paket

Wir verwenden die Standardverpackungs- und Versandmethoden für die Solar-Schienenendklemmenmontage. Wenn Sie jedoch spezielle Verpackungsanforderungen haben, können wir uns mit dem Werk abstimmen, um das Produkt gemäß Ihren Spezifikationen zu verpacken und zu versenden.
